補償器包括波紋管和膨脹節以及套筒式的詳細介紹
補償器也可以叫補償器、波紋管、膨脹節，主要是管道安裝完畢投入運行時，常因管內介質的溫度與安裝時環境溫度的差異而產生伸縮。另外，由于管道本身工作溫度的高低，也會引起管道的伸縮。實驗證明，溫度變化而引起管道長度成比例的變化。管道溫度升高，由于膨脹，長度增加；溫度下降，則由于收縮，長度縮短。

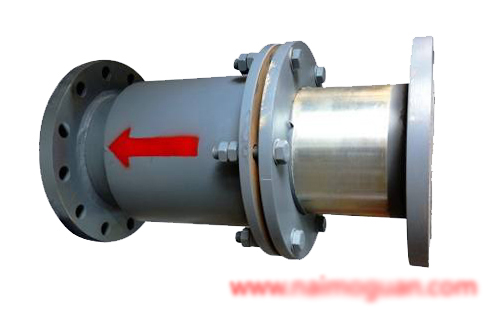

套式伸縮節

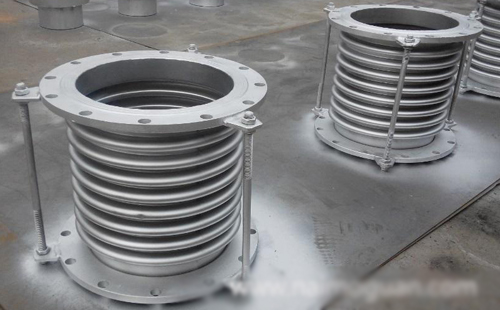

波紋管
補償器種類
1、套筒式補償器
套筒式補償器又稱管式伸縮節，是熱流體管道的補償裝置，由兩個相匹配的套筒及填料密封組成，可沿軸向伸縮的補償器。通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償，主要用于直線管道的輔設。

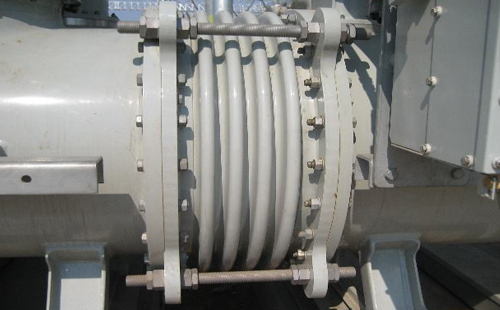

2、軸向型波紋管
由一個波紋管及結構件組成。
特點：主要吸收軸向位移和少量橫向位移及角向位移。補償器拉桿屬運輸拉桿，不作為平衡壓力推力的受力拉桿。
3、平面鉸鏈型波紋補償器
由一組工作波紋管、端管及一對鉸鏈板、銷軸組成的補償器。
特點：以角偏轉的形式吸收位移。只能兩臺或三臺組合成一組來吸收單平面"L"型、"Z"型管系的位移補償，單臺不能使用。其補償能力與三臺組合的管系設計有關。
4、萬向鉸鏈型波紋補償器
由一組工作波紋管、兩端管、一個平衡環、兩對鉸鏈板及銷軸組成的補償器。其平衡環、鉸鏈板、銷軸均承受管道系統的壓力推力。
特點：通過角偏轉的形式吸收位移。不能單臺使用，只能兩臺或三臺構成一組來吸收空間"Z"型管系的位移。主要用于壓力較高的空間管道的位移補償。補償能力強，彈性反力小（與管道配管設計有關）。
5、復式拉桿型波紋補償器
由兩組工作波、中間接管、兩端接管、拉桿裝置組成的補償器。拉桿裝置裝有可轉動的球面墊圈。
特點：只能吸收橫向位移，不能吸收軸向位移和角向位移。拉桿裝置起不到平衡壓力推力的作用。一般用于壓力較高的"L"型或"Z"型管道的位移補償。補償能力強，剛度值較低（與中間接管長度有關）。
6、復式自由型波紋補償器
由兩組波紋管加一中間管和兩端管構成。
特點：能吸收軸向位移、橫向位移及角向位移以及這些位移的組合。補償器拉桿為運輸拉桿，不能作為平衡壓力推力的受力拉桿。一般只用于低壓管道。主要用于"L"型、空間"Z"型管系的熱補償。
7、復式鉸鏈型波紋補償器
由兩組工作波、中間接管、兩端管、一對鉸鏈板、銷軸組成的補償。其鉸鏈板、銷軸均承受管道的壓力推力。
特點：可單臺使用。通過橫向偏轉的形式吸收平面"L"和平面"Z"型管道的位移，與復式拉桿型補償器功能相似。但若配一臺單式平面鉸鏈型補償器也可共同用來吸收平面"L"型和平面"Z"型管道的位移，其功能又與單式三鉸鏈補償器功能相同。
8、復式萬向鉸鏈型波紋補償器
由兩組工作波紋管、中間接管、兩端管、兩個平衡環、四對鉸鏈板或兩組萬向球接組成的補償器。
特點：可單臺使用。通過橫向偏轉的形式吸收空間"Z"型管道的位移，與復式拉桿型補償器功能相似，但較復式拉桿型補償器穩定。若配一臺單式萬向鉸鏈型補償器共同用來吸收空間"Z"型管道的位移，其功能又與三臺單式萬向鉸鏈型補償功能相同。
9、直管壓力平衡型波紋補償器
由位于兩端的兩個波紋管和位于中間的一個平衡波紋管及拉桿和端板等結構件組成，主要用于吸收軸向位移并能平衡波紋管壓力推力的波紋補償器。如果讓一組工作波組成復式型波紋管，并在相應處拉桿端部設置球面、錐面墊圈，則這種波紋補償器既能吸收軸向位移，也能吸收橫向位移，不能吸收角向位移。該補償器一般用于壓力較高的管道。剛度值較大，其總剛度為三組波紋管的總剛度值和。因此，彈性反力較大，補償能力較小。主要用于直管道的熱補償。
10、彎管（三通）壓力平衡型波紋補償器
彎管壓力平衡型補償器由兩組工作波、一組平衡波、彎頭、封頭、連接管、拉桿裝置組成的補償器。
特點：可吸收軸向和橫向組合位移，補償能力強。一般用于壓力較高的"L"型或"Z"型管道的位移補償。軸向剛度值為工作波和平衡波值之和，軸向剛度較大，因此軸向彈反力較大。
三通壓力平衡型補償器由兩組工作波、一組平衡波、三通、中間接管及端管、封頭、拉桿裝置組成。特點：能吸收軸向和橫向組合位移，補償能力強。一般用于壓力較高的"T"型、門型管道的位移補償。軸向剛度值等同彎管壓力平衡型補償器。
11、外ya軸向型波紋補償器
由承受外壓的一組或多組波紋管及外管、內管和端環等結構件組成，只能用于吸收軸向位移而不能承受波紋管壓力推力的波紋補償器。這種波紋補償器由于承受外壓的作用，工作時波紋管處于拉伸狀態，可以由多個波紋管串聯使用而不會產生柱失穩，所以吸收軸向位移能力較大。主要用于直管道的熱補償，在蒸汽管網上常用此型式的補償器。
12、軸向串式波紋補償器
軸向串式補償器是由兩組波紋管和一個中間管及可與相鄰管道、設備相接的端管、以及穩定用外套管（或穩定桿）等結構件組成的撓性部件。這種補償器只能吸收軸向位移而不能承受壓力推力。其軸向補償能力比外ya軸向型小，但比普通軸向型更大。穩定用套管（或穩定拉桿）主要用于防止波紋管工作時產生柱失穩，也可以作為補償器直埋時的外保護管。
13、旁通壓力平衡型波紋補償器
由多組工作波、盲板、拉板及外承壓筒組成的補償器。
特點：主要吸收軸向位移，不能吸收角位移和橫向位移。一組波紋管承受內壓，一組波紋管承受外壓。介質通過一組波紋管外部流向另一端管內，介質流向走曲線。因此，該補償器流阻較大，只適用于壓力高、介質密度低、流速不太高的氣體管道。在同一條管道上不要過多裝此補償器。否則，壓降很大。該補償器剛度值較大，為兩組工作波剛度之和。因此，彈性反力較大，補償能力較小。用于直管道的熱補償。
我們介紹了這么多，每種用到的部位也不一樣，所以謹慎選擇對應結構補償器。
補償器材質
常規采用304材質，特殊材料還有以下幾種，具體用什么材質，需根據工礦情況來選用材質。
1.奧氏體不銹鋼：304、304L、316、316L、310S、321、16Ti
2.雙相不銹鋼：2205雙相鋼（S31803）
3.純 鎳：N4、N6（Ni200、Ni201）
4.沖壓用鈦板：GR1、GR2、TA1、TA2
5.超級奧氏體特種不銹鋼：254SMO、904L、AL6XN
如果補償器內部磨損厲害，可選用內襯耐磨材料，如陶瓷，合金之類材料。
相關產品推薦：〖耐磨陶瓷補償器〗
選型建議
補償器它是以波紋管為核心的擾性元件，在管線上可作縱向與橫向、軸向與徑向四個方向的補償。
軸向型補償器為了減少介質的自激現象，在產品內部設有內套管，在很大程度上限制了徑向補償能力，故一般僅用以吸收或補償管道的軸向位移（如果管系中確需少量的徑向位移，也可以吸收軸向、角向和任意三個方向位移的組合；
鉸鏈補償器（也稱角向補償器），它以兩個或三個補償器配套使用（單個使用鉸鏈補償器沒有補償能力），用以吸收單平面內的橫向變形；
萬向鉸鏈（角向）補償器，由兩個或三個配套使用，可吸收三維方向的變形量。
說明：
1、先考慮自然補償，當自然補償無法滿足時，在選擇補償器這類管道配件。
2、考慮熱膨脹的同時也要解決冷縮緊的問題。
3、確定兩則自然補償無法應對管道自然補償時，通過選用補償器進行額外補償。
4、在不同環境確定對應的補償器。
5、補償器的布置前，也要考慮一下整體管路的美觀。
