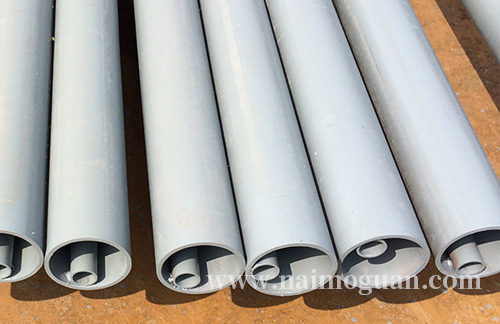

氣力輸灰雙套管
日期:2015-05-22 14:33 關注: 次
產品介紹

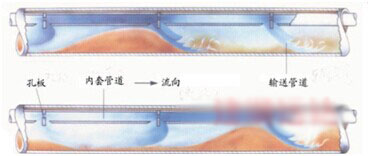

雙套管氣力輸灰技術是國外八十年代中期興起的一 項正壓濃相氣力輸灰技術，其主要特點是在輸送管道內部裝設有一直徑較小的內管，內管每隔一定的間距開設 有的開口。當輸送管道中某處發生物料堵塞時，堵塞前方的輸送壓力加高而迫使輸送氣流進入內管，進入內管的壓縮氣流從堵塞下游的開口以較高的速度流出， 從而對該處堵塞的物料產生擾動和吹通作用(見圖)，保證管內物料的正常輸送。
產品功能
- 節能減排
- 火力發電廠氣力除灰、氣力輸渣
- 鋼鐵化工廠高爐灰、轉爐灰、球團灰輸送
- 煤粉輸送
- 其它粉體輸料輸送
主要性能指標
- 密相輸送：在同等工況下，灰氣比比其他輸送系統高30%。
- 低速度輸送：起始速度為2-5m/s，末端流速不超過15m/s。
- 管道磨損輕：氣力輸灰雙套管比普通碳鋼輸灰管道壽命達10年以上。
- 低輸送能耗：噸公里能耗不高于4kwh。
- 輸送出力大：同等工況下，系統輸送能力比其它系統大30%。
- 輸送距離長：實際工程輸送距離達2000m以上，實驗 距離4500m。
產品特點
- 輸送管道采用特殊的雙套管結構，輸送機理。
- 低正壓密相氣力輸送，輸送效率高。
- 無壓起動：系統運行時，出料閥先打開，進氣閥再打開， 保證起始速度由“0”開始緩慢上升，降低了對閥門和管道的磨損。
- 單位時間輸送次數少：系統采用“量多次少”的輸送方 式，每次輸送較多灰量，減少單位時間內的輸送次數（每 小時循環持?jǐn)?shù)一般不超過6次,符合新版火力發電廠除灰設 計技術規程DL/T5142-2012要求），從而可以大大延長設備使用壽命。
- 輸送速度低，設備磨損小。
- 系統出力大，輸送能耗小。
- 可長距離輸送而不堵管，系統運行性高。工程試驗輸送距 離4500m，工程實際輸送距離2200m。
- 系統以單元運行，配置簡單、使用方便、可靠性高。
- 本系統配備自動控制系統，操作簡單方便。
- 適應能力強，可用于大顆粒、大比重物料的輸送。
性能指標對比表
| 技術參數 | 雙套管輸灰系統 | 常規倉泵輸灰系統 |
| 輸送壓力 | ＜0.4Mpa | ＜0.6Mpa |
| 輸送距離 | ＞1000m | ＜700m |
| 灰氣比 | 比常規倉泵大30% | |
| 初速度 | ＜5m/s | ～10m/s |
| 未速度 | ＜15m/s | ～20m/s |
| 電耗 | 2～4Kwh | 9～20Kwh |
| 磨損 | 小 | 大 |
| 運行性 | 不堵管 | 易堵管 |
聲明：本文中所有內容均只適用于參考，氣力輸灰雙套管性能、尺寸、價格等詳情，請聯系我們，電話：15895154668。
